新狩野川大橋

現場：静岡県田方郡修善寺町
期間：1995年10月〜1996年10月
形式：箱桁
工法：送り出し工法

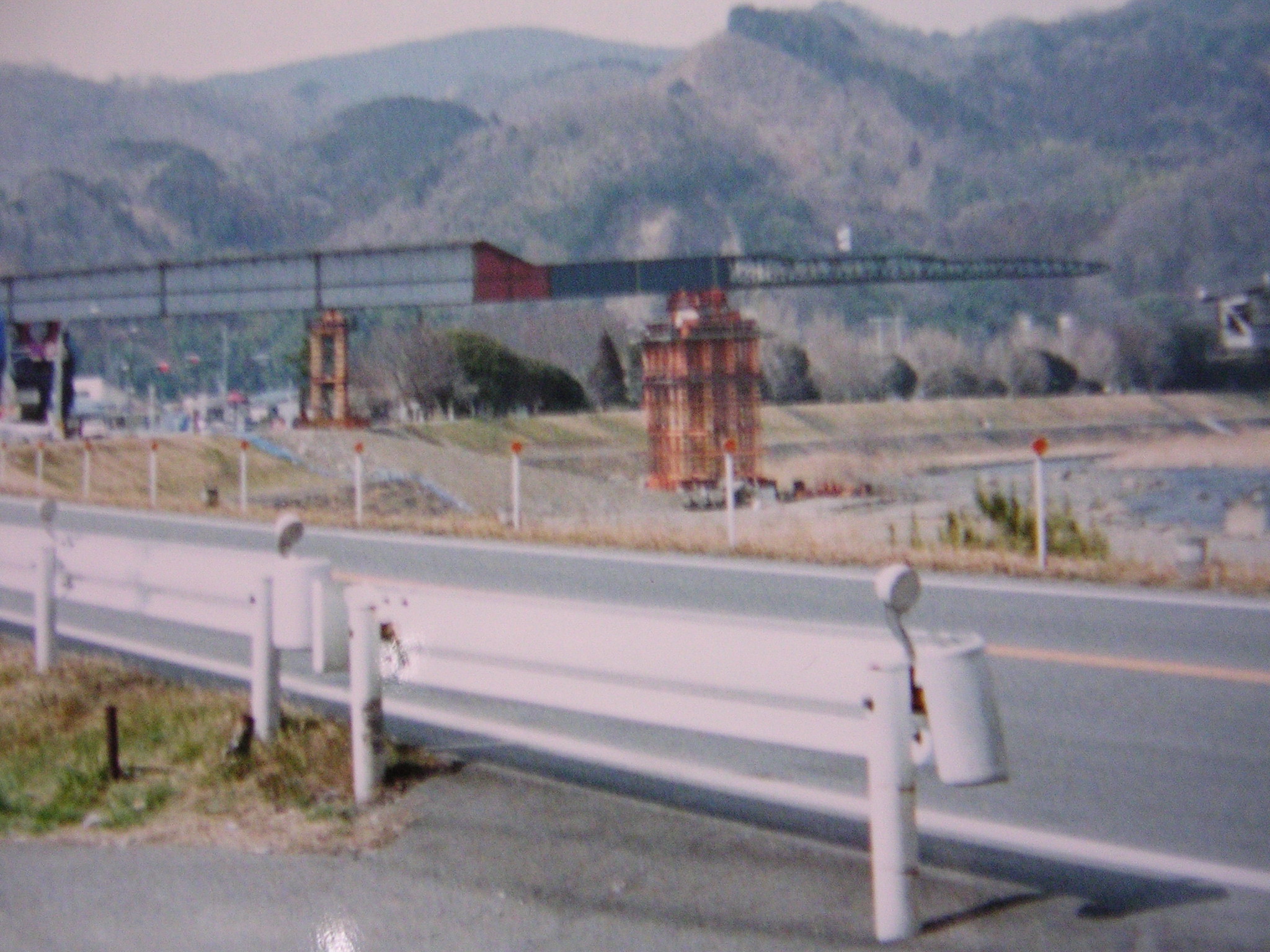

　この橋は手延機による送り出し工法で架設しました。
１回目２４ｍ、２回目３７ｍ、３回目６４ｍと、３回に分けて送り出しました。





　　Ａ１側４ｍ、Ｐ１側６ｍをセンターホールジャッキによる
　　吊り下げ方式で降下。２点支持ですが真ん中もベントで
　　受けられるように、サンドルを２０段組み上げました。
　　降下時は忙しかったです。
　　この頃が一番残業しましたね。

　　この現場で美谷さんが消えました。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

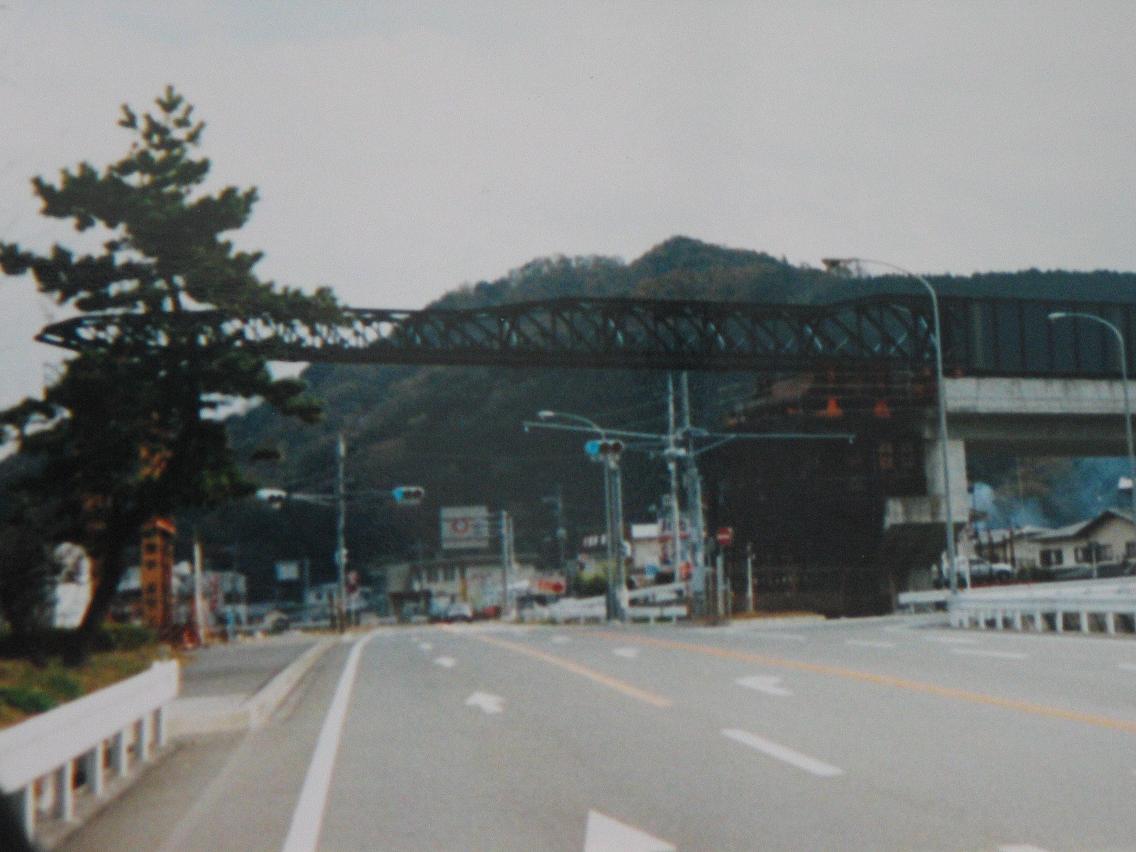

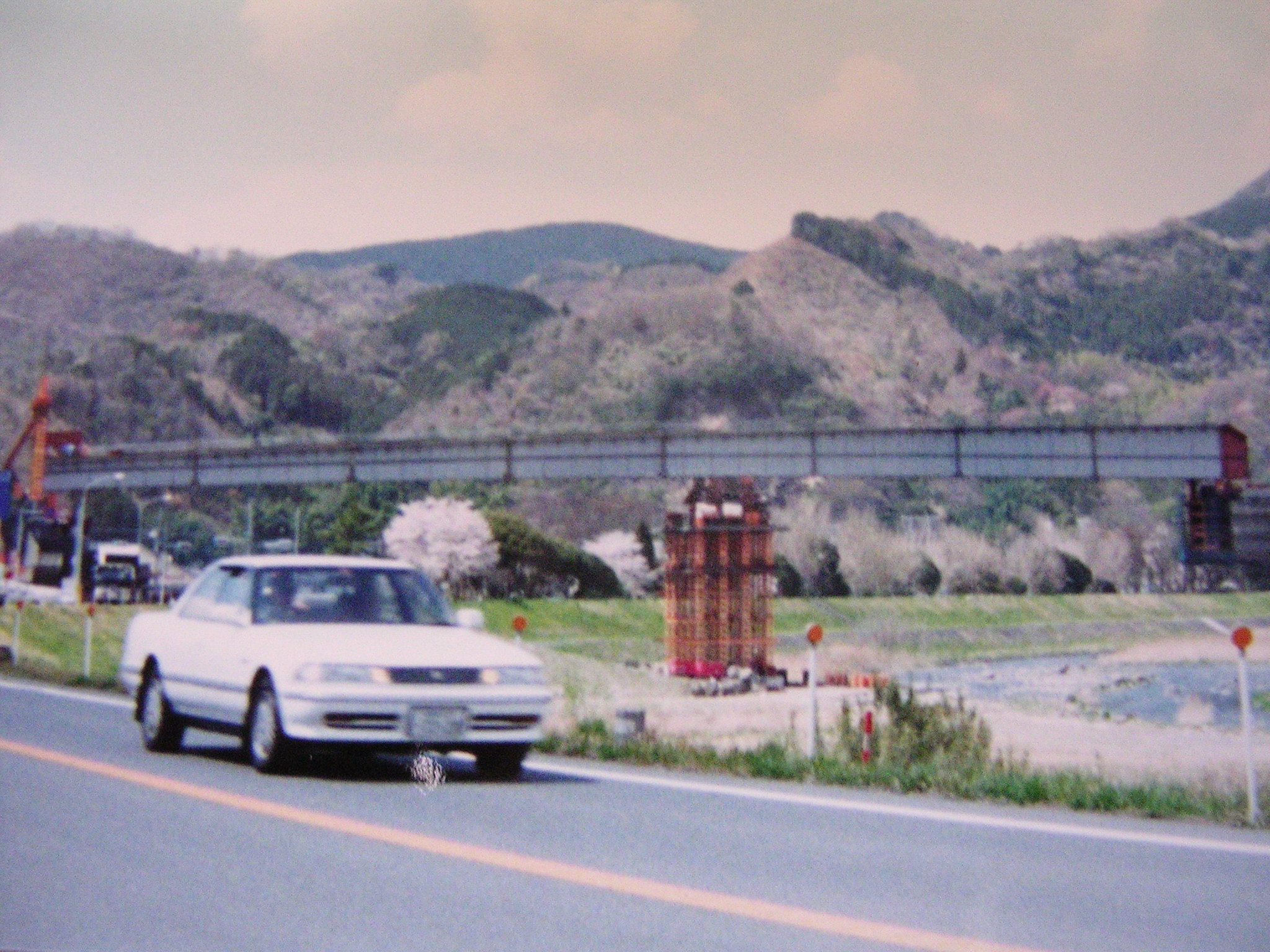

　　　　　　　　　　　送り出し完了　　　　　　　　　　　　　　　　　　　　　　　　　　　　降下状況
